SMC0802B
SMC0802B标准字符型液晶显示模块(LCM)的概述
SMC0802B标准字符型液晶显示模块(LCM),采用点阵型液晶显示器(LCD),可显示8个字符X2行西文字符,字符尺寸为2.96X5.56(WXH)mm,内置HD44780接口型液晶显示控制器,可与MCU单片机直接连接,广泛应用于各类仪器仪表及电子设备。
SMC0802B标准字符型液晶显示模块(LCM)的主要技术参数
工作电压 4.8-5.2V
工作电流 2.0mA(5.0V)
接口方式 并行接口

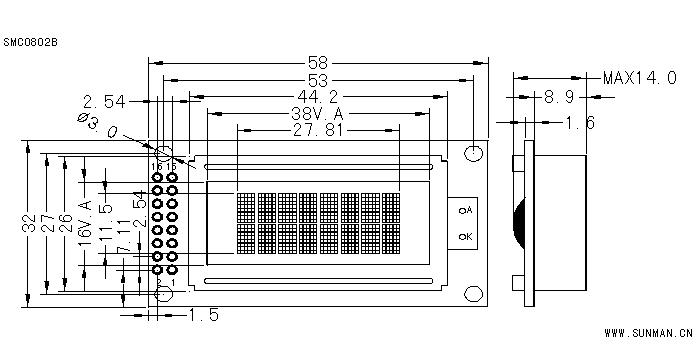

SMC0802B标准字符型液晶显示模块(LCM)的示意图
SMC0802B标准字符型液晶显示模块(LCM)的示意图片
SMC0802B标准字符型液晶显示模块(LCM)的资料下载
接口程序   SMC0802B演示程序[总线接口,MCS51系列,C51语言] [文本文档] [修改日期:2010-03-04] [大小:14,605字节]
  SMC0802B演示程序[模拟口线接口,MCS51系列,C51语言] [文本文档] [修改日期:2010-03-04] [大小:14,893字节]
  SMC0802B演示程序[总线接口,MCS51系列,ASM51语言] [文本文档] [修改日期:2010-03-04] [大小:15,316字节]
  SMC0802B演示程序[模拟口线接口,MCS51系列,ASM51语言] [文本文档] [修改日期:2010-03-04] [大小:15,504字节]
使用说明书   SMC0802B.PDF [PDF文档] [修改日期:2010-03-02] [大小:55,910字节]
参考资料   西文字符液晶显示控制器HD44780的芯片介绍 [HTML网页] [修改日期:2010-03-05]
