SMC1602SA
SMC1602SA三线式串行接口标准
字符型液晶显示模块
(
LCM
)的概述
SMC1602SA三线式串行接口标准字符型液晶显示模块(LCM)，采用点阵型液晶显示器(LCD)，可显示16个字符X2行西文字符，字符尺寸为2.95X4.35(WXH)mm，内置HD44780接口型液晶显示控制器，与单片机只有E,CLK,DI三根数据口线相连,接口简单,使用方便,抗干扰性强,可靠性更高,性价比优良，广泛应用于各类仪器仪表及电子设备。
SMC1602SA三线式串行接口标准
字符型液晶显示模块
(
LCM
)的主要技术参数
工作电压
4.8-5.2V
工作电流
2.0mA(5.0V)
接口方式
三线式串行接口（C型）

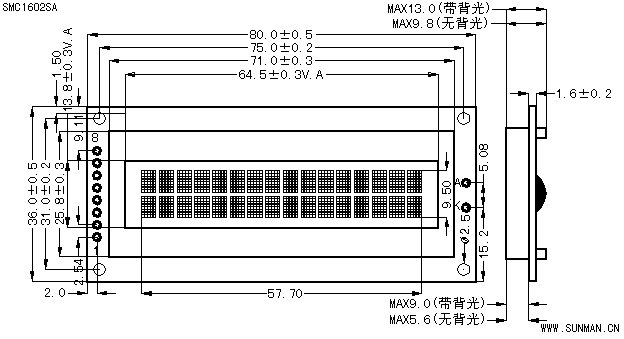

SMC1602SA三线式串行接口标准
字符型液晶显示模块
(
LCM
)的示意图
SMC1602SA三线式串行接口标准
字符型液晶显示模块
(
LCM
)的资料下载
接口程序
SMC1602SA
演示程序[MCS51系列,C51语言]
[文本文档] [修改日期:2010-03-04] [大小:13,489字节]
SMC1602SA
演示程序[MCS51系列,ASM51语言]
[文本文档] [修改日期:2010-03-04] [大小:13,175字节]
使用说明书
SMC1602SA.pdf
[PDF文档] [修改日期:2010-03-02] [大小:53,840字节]
参考资料
西文字符液晶显示控制器HD44780的芯片介绍
[HTML网页] [修改日期:2010-03-05]
