SMC1604A
SMC1604A标准
字符型液晶显示模块
(
LCM
)的概述
SMC1604A标准字符型液晶显示模块(LCM)，采用点阵型液晶显示器(LCD)，可显示16个字符X4行西文字符，字符尺寸为2.95X4.75(WXH)mm，内置HD44780接口型液晶显示控制器，可与MCU单片机直接连接，广泛应用于各类仪器仪表及电子设备。
SMC1604A标准
字符型液晶显示模块
(
LCM
)的主要技术参数
工作电压
4.8-5.2V
工作电流
2.0mA(5.0V)
接口方式
并行接口

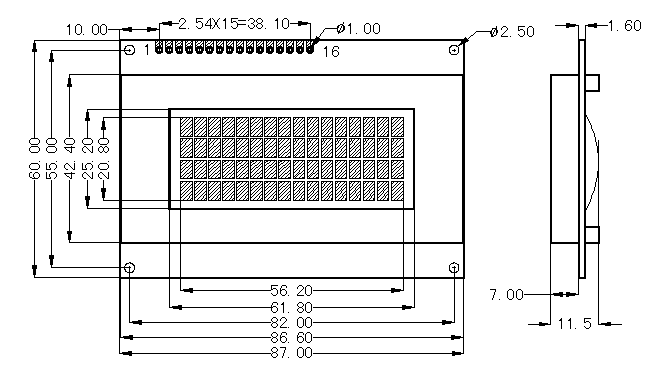

SMC1604A标准
字符型液晶显示模块
(
LCM
)的示意图
SMC1604A标准
字符型液晶显示模块
(
LCM
)的资料下载
接口程序
SMC1604A
演示程序[总线接口,MCS51系列,C51语言]
[文本文档] [修改日期:2010-03-04] [大小:15,406字节]
SMC1604A
演示程序[模拟口线接口,MCS51系列,C51语言]
[文本文档] [修改日期:2010-03-04] [大小:15,694字节]
SMC1604A
演示程序[总线接口,MCS51系列,ASM51语言]
[文本文档] [修改日期:2010-03-04] [大小:16,597字节]
SMC1604A
演示程序[模拟口线接口,MCS51系列,ASM51语言]
[文本文档] [修改日期:2010-03-04] [大小:16,810字节]
使用说明书
SMC1604A.PDF
[PDF文档] [修改日期:2010-03-02] [大小:62,463字节]
参考资料
西文字符液晶显示控制器HD44780的芯片介绍
[HTML网页] [修改日期:2010-03-05]
