SMG12864D3
SMG12864D3标准图形点阵液晶显示模块(LCM)的概述
SMG12864D3标准图形点阵液晶显示模块(LCM),采用点阵型液晶显示器(LCD),可显示128X64点阵,点尺寸为0.39X0.55(WXH)mm,内置KS0108B接口型液晶显示控制器,可与MCU单片机直接连接,广泛应用于各类仪器仪表及电子设备。
SMG12864D3标准图形点阵液晶显示模块(LCM)的主要技术参数
工作电压 4.8-5.2V
工作电流 4.0mA(5.0V)
接口方式 并行接口

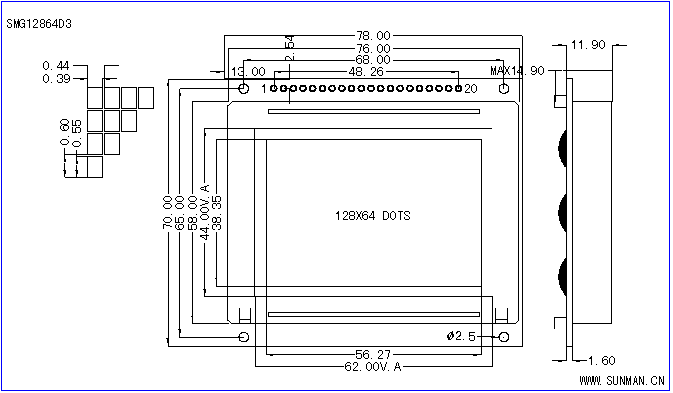

SMG12864D3标准图形点阵液晶显示模块(LCM)的示意图
SMG12864D3标准图形点阵液晶显示模块(LCM)的示意图片
SMG12864D3标准图形点阵液晶显示模块(LCM)的资料下载
接口程序   SMG12864D3演示程序[总线接口,MCS51系列,ASM51语言] [文本文档] [修改日期:2010-05-21] [大小:49,841字节]
  SMG12864D3演示程序[模拟口线接口,MCS51系列,ASM51语言] [文本文档] [修改日期:2010-03-04] [大小:50,101字节]
  SMG12864D3演示程序[总线接口,MCS51系列,C51语言] [文本文档] [修改日期:2010-03-04] [大小:26,853字节]
  SMG12864D3演示程序[模拟口线接口,MCS51系列,C51语言] [文本文档] [修改日期:2010-03-04] [大小:27,484字节]
支持工具   Sunman字符图形点阵代码生成器 [HTML网页] [修改日期:2010-03-05]
使用说明书   SMG12864D3.PDF [PDF文档] [修改日期:2010-03-02] [大小:104,734字节]
参考资料   图形点阵液晶显示控制器KS0108B的芯片介绍 [HTML网页] [修改日期:2010-03-05]
