SMG12864G 系列标准图形点阵型液晶显示模块
SMG12864G 系列标准图形点阵型液晶显示模块(LCM)的概述
SMG12864G标准图形点阵型液晶显示模块(LCM)，采用点阵型液晶显示器(LCD)，可显示128X64点阵，点尺寸为0.48X0.48(WXH)mm，内置KS0108（或兼容芯片）接口型液晶显示控制器，通过外接可调电阻调节模块显示对比度，可与单片机直接连接，并口通讯。广泛应用于各类仪器仪表及电子设备。
SMG12864G 系列标准图形点阵型液晶显示模块(LCM)的通用技术参数
模块尺寸 93.0x70.0mm
视域尺寸 72.0x39.0mm
显示容量 128列X64行图形点阵
字符尺寸 0.48X0.48(WXH)mm
液晶控制器 KS0108B及兼容芯片
SMG12864G 系列标准图形点阵型液晶显示模块(LCM)的各版本的主要技术参数
产品型号 工作电压 背光颜色 模块电流 LCD模式 使用温度 产品状态 备注
SMG12864G-H1Y2 5.0V 黄绿色 19.1mA STN 宽温-20～70℃ 在产 无
SMG12864G-H1W5 5.0V 白色 19.1mA STN蓝底白字 宽温-20～70℃ 在产 无
SMG12864G-L1Y2 3.3V 黄绿色 19.0mA STN 宽温-20～70℃ 在产 无
SMG12864G-L1W5 3.3V 白色 19.0mA STN蓝底白字 宽温-20～70℃ 在产 无

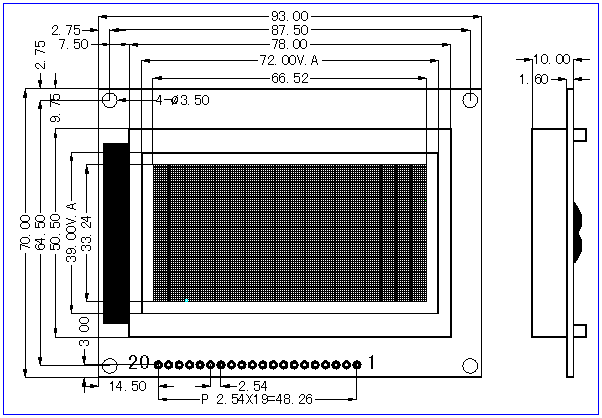

SMG12864G 系列标准图形点阵型液晶显示模块(LCM)的外形尺寸图
SMG12864G系列标准图形点阵型液晶显示模块(LCM)的示意图片
SMG12864G 系列标准图形点阵型液晶显示模块(LCM)的资料下载
接口程序   SMG12864G演示程序[总线接口,MCS51系列,C51语言] [文本文档] [修改日期:2014-10-15] [大小:26,861字节]
  SMG12864G演示程序[模拟口线接口,MCS51系列,C51语言] [文本文档] [修改日期:2014-10-15] [大小:27,492字节]
  SMG12864G演示程序[总线接口,MCS51系列,ASM51语言] [文本文档] [修改日期:2014-10-15] [大小:49,849字节]
  SMG12864G演示程序[模拟口线接口,MCS51系列,ASM51语言] [文本文档] [修改日期:2014-10-15] [大小:50,109字节]
支持工具   Sunman字符图形点阵代码生成器 [HTML网页] [修改日期:2010-03-05]
使用说明书   SMG12864G.PDF [PDF文档] [修改日期:2014-10-15] [大小:217,606字节]
参考资料   图形点阵液晶显示控制器KS0108B的芯片介绍 [HTML网页] [修改日期:2010-03-05]

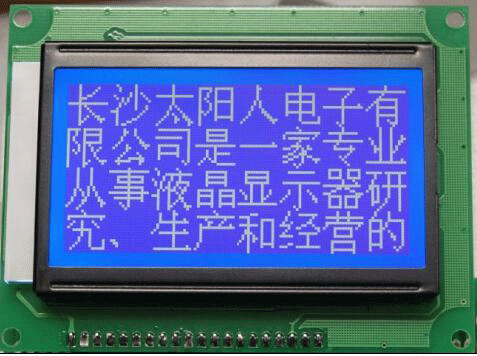

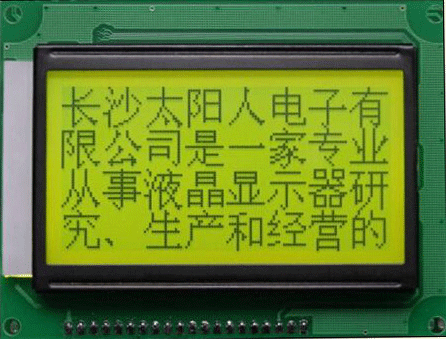

SMG12864G 系列标准图形点阵型液晶显示模块(LCM)的实际显示效果图片
SMG12864G-H1Y2 SMG12864G-H1W5
