SMG19264B-COG
SMG19264B-COG标准
图形点阵液晶显示模块
(
LCM
)的概述
SMG19264B-COG标准图形点阵液晶显示模块(LCM)，采用点阵型液晶显示器(LCD)，可显示192X64点阵，点尺寸为0.36X0.36(WXH)mm，内置ST7565P接口型(兼容KS0108B)液晶显示控制器，内置可编程LCD偏压调节，可与MCU单片机直接连接，广泛应用于各类仪器仪表及电子设备。
SMG19264B-COG标准
图形点阵液晶显示模块
(
LCM
)的主要技术参数
工作电压
3.2-3.4V
工作电流
1mA(3.3V),背光源50mA(3.3V)
接口方式
并行接口

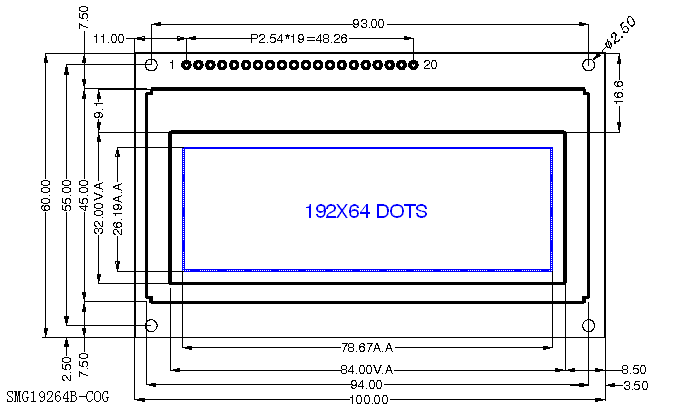

SMG19264B-COG标准
图形点阵液晶显示模块
(
LCM
)的示意图
SMG19264B-COG标准
图形点阵液晶显示模块
(
LCM
)的资料下载
接口程序
SMG19264B-COG
演示程序[模拟口线接口,MCS51系列,C51语言]
[文本文档] [修改日期:2010-03-04] [大小:24,828字节]
支持工具
Sunman字符图形点阵代码生成器
[HTML网页] [修改日期:2010-03-05]
使用说明书
SMG19264B-COG.PDF
[PDF文档] [修改日期:2010-03-02] [大小:88,847字节]
参考资料
图形点阵液晶显示控制器ST7565P的芯片介绍
[HTML网页] [修改日期:2010-03-05]
