SMS0408
SMS0408段式液晶模块(LCM)的概述
SMS0408标准段式液晶模块(LCM),采用段式液晶显示器(LCD),可显示4位数字及1个时间分隔符及4个小数点,宽电压工作范围,微功耗,与MCU单片机采用二线式串口连接,广泛应用于手持式仪器仪表,智能显示仪表。
SMS0408段式液晶模块(LCM)的主要技术参数
工作电压 2.7-5.5V
工作电流 20uA(3.0V),100uA(5.0V)
接口方式 二线式串行接口

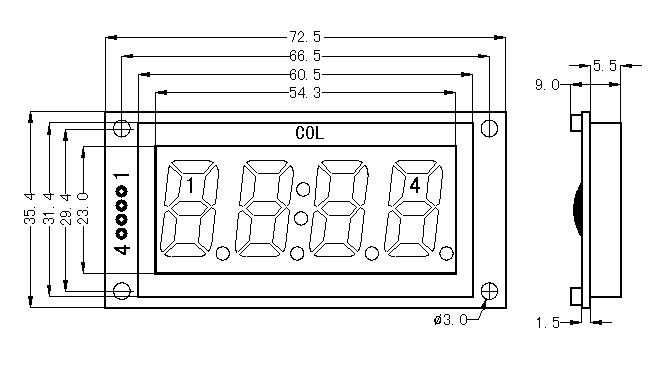

SMS0408段式液晶模块(LCM)的示意图
SMS0408段式液晶模块(LCM)的示意图片
SMS0408段式液晶模块(LCM)的资料下载
接口程序   SMS0408演示程序[MCS51系列,C51语言] [文本文档] [修改日期:2010-03-04] [大小:15,225字节]
  SMS0408演示程序[MCS51系列,ASM51语言] [文本文档] [修改日期:2010-03-04] [大小:20,598字节]
使用说明书   SMS0408.PDF [PDF文档] [修改日期:2010-03-02] [大小:42,460字节]
