SMS0606
SMS0606段式液晶模块(LCM)的概述
SMS0606段式液晶模块(LCM),采用段式液晶显示器(LCD),可显示6位数字及6段提示符及1个小数点,宽电压工作范围,微功耗,与MCU单片机采用三线式串口连接,广泛应用于智能煤气表。
SMS0606段式液晶模块(LCM)的主要技术参数
工作电压 3.0-6.5V
工作电流 12uA(3.0V)
接口方式 三线式串行接口(B型)

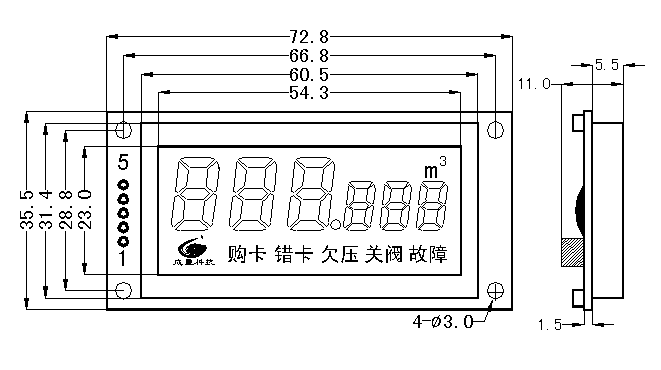

SMS0606段式液晶模块(LCM)的示意图
SMS0606段式液晶模块(LCM)的示意图片
SMS0606段式液晶模块(LCM)的资料下载
接口程序   SMS0606演示程序[MCS51系列,C51语言] [文本文档] [修改日期:2010-03-04] [大小:21,132字节]
  SMS0606演示程序[MCS51系列,ASM51语言] [文本文档] [修改日期:2010-03-04] [大小:28,068字节]
使用说明书   SMS0606.PDF [PDF文档] [修改日期:2010-03-02] [大小:32,290字节]
