SMS0705
SMS0705段式液晶模块(LCM)的概述
SMS0705段式液晶模块(LCM),采用段式液晶显示器(LCD),可显示7位数字及7段提示符及5个小数点,宽电压工作范围,微功耗,与MCU单片机采用三线式串口连接,广泛应用于智能煤气表,智能水表。
SMS0705段式液晶模块(LCM)的主要技术参数
工作电压 3.0-6.5V
工作电流 12uA(5.0V)
接口方式 三线式串行接口(B型)

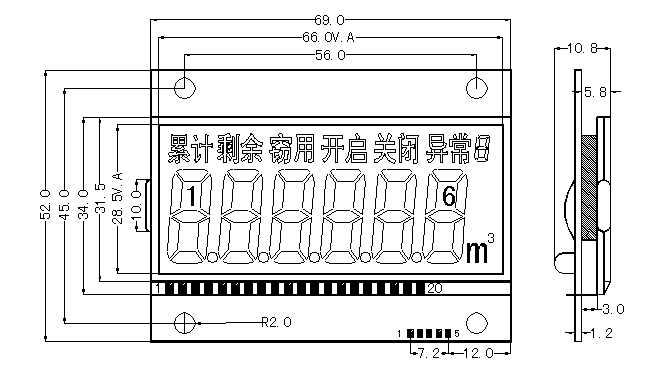

SMS0705段式液晶模块(LCM)的示意图
SMS0705段式液晶模块(LCM)的示意图片
SMS0705段式液晶模块(LCM)的资料下载
接口程序   SMS0705演示程序[MCS51系列,C51语言] [文本文档] [修改日期:2010-03-04] [大小:24,384字节]
  SMS0705演示程序[MCS51系列,ASM51语言] [文本文档] [修改日期:2010-03-04] [大小:32,638字节]
使用说明书   SMS0705.PDF [PDF文档] [修改日期:2010-03-02] [大小:34,203字节]
