SMS0801D
SMS0801D
段式液晶模块
(
LCM
)的概述
SMS0801D标准段式液晶模块(LCM)，采用段式液晶显示器(LCD)，可显示8位数字及7个小数点，宽电压工作范围，微功耗，白色背光，与MCU单片机采用二线式串口连接，广泛应用于手持式仪器仪表，智能显示仪表。本款产品是SMS0801B的兼容产品，仅增加白色背光源，以及压框高度增加2.3mm。
SMS0801D
段式液晶模块
(
LCM
)的主要技术参数
工作电压
2.7-5.5V
工作电流
20uA(3.0V),300uA(5.0V)
接口方式
二线式串行接口

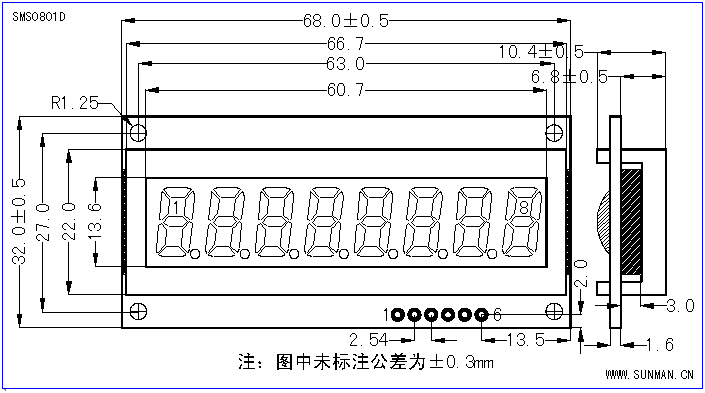

SMS0801D
段式液晶模块
(
LCM
)的示意图
SMS0801D
段式液晶模块
(
LCM
)的资料下载
接口程序
SMS0801D
演示程序[MCS51系列,ASM51语言]
[文本文档] [修改日期:2010-03-04] [大小:26,215字节]
SMS0801D
演示程序[MCS51系列,C51语言]
[文本文档] [修改日期:2010-03-04] [大小:19,223字节]
使用说明书
SMS0801D.pdf
[PDF文档] [修改日期:2010-03-02] [大小:58,699字节]
