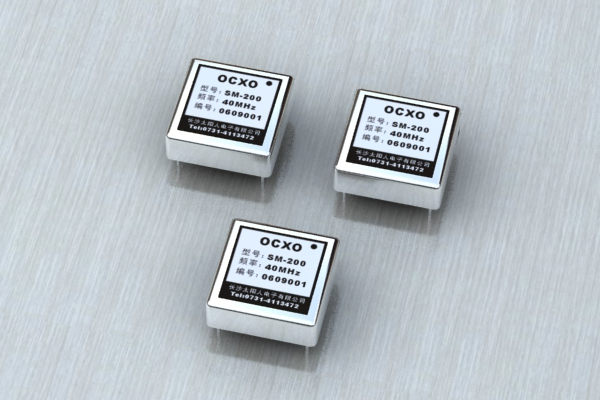

　　超薄型恒温晶体振荡器

产品信息：

超薄型恒温晶振系列		SM-10M
特点		厚度10mm、低老化、低相噪
应用		频率合成器、雷达、导航、通讯、广播、电子设备、移频基站、测量设备等
标称频率范围		1MHz—100MHz（原频率）、50MHz—327.68MHz（倍频晶振）



典型频率（MHz）		4.096、5.12、6.4、8.192、9.216、10、10.24、12、12.8、13、15.744、16.384、19.44、20、32.768、38.88、40、40.96、50、65.536、77.76、80、100
电技术指标名称		AT切晶体指标	SC切晶体指标	测试条件
频率稳定度	温度特性	≤±4×10^-8	≤±1×10^-8	-40℃—+70℃ @25℃
	日老化率	≤±2×10^-9	≤±5×10^-10	加电30天后
	年老化率	≤±2×10^-7	≤±5×10^-8
	短稳	/
	电压特性	≤±5×10^-9	≤±5×10^-9	电压变化±5%
	负载特性	≤±5×10^-9	≤±5×10^-9	负载变化10%
	相位噪声	≤-110/-135dBc	≤-120/-150dBc	@10Hz/100Hz
		≤-145/-150dBc	≤-150/-155dBc	@1KHz/10KHz
输出波形	波形	HCMOS / TTL / Sine
	幅度	10±2dBm/50Ω		正弦波
	谐波	≤-30dBc		正弦波
	杂波	≤-75dBc		正弦波
	上升下降沿	≤5ns 10—90% Vout 90—10% Vout		方波
	占空比	45%—55%		方波
调频	电调/机械调	≥±1PPM	≥0.5PPM
	压控电压	0—5V
	线性度	≤10%		正斜率
电源	电源电压	5VDC 12VDC 15VDC 24VDC
	开机功率	3.5W		常温25℃±1℃
	稳定功率	1.2W		常温25℃±1℃
其它指标	存储温度	-55℃—+105℃
	外型尺寸	30mm×30mm×10mm
说明：以上指标均以10MHz频率作为标准频率，其它频率也可按客户要求定制；

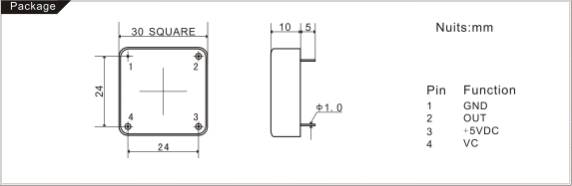

外型结构图

说明：外型尺寸也可按客户要求定制
