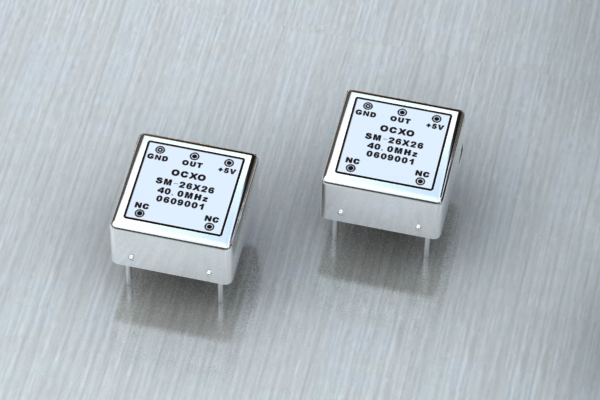

超小型恒温晶体振荡器
产品信息:
超小型恒温晶振系列
SM20M
特 点
低老化率、紧凑封装、体积小巧
应 用
移频、直放站、基站、接入网、频率合成器
标称频率范围
5MHz—120MHz
典型频率(MHz)
5、5.12、6.4、8.192、9.216、10、10.24、12、12.8、13、13.56、16.384、18.62、19.44、20、25
30.72、32.768、38.88、40、40.545、40.92、61.44、77.76、80、100、110.8、120
电技术指标名称
AT切晶体指标
SC切晶体指标
测试条件
频率稳定度
温度特性
≤±2×10
-7
≤±5×10
-8
-40℃—+70℃ @25℃
日老化率
≤±5×10
-9
≤±5×10
-10
加电30天后
年老化率
≤±5×10
-7
≤±5×10
-8
短 稳
≤1×10
-10
/S
≤5×10
-11
/S
加电4小时后
电压特性
≤±1×10
-8
≤±1×10
-8
电压变化±5%
负载特性
≤±1×10
-8
≤±1×10
-8
负载变化5%
相位噪声
1KHz
10KHz
1KHz
10KHz
-135dB/Hz
-140dB/Hz
-145dB/Hz
-150dB/Hz
输出波形
波 形
HCMOS / TTL / Sinewave 正弦波
幅 度
≥+13dBm
50Ω负载、正弦波
谐 波
≤-30dBc
杂 波
≤-75dBc
上升下降沿
≤5ns
占 空 比
45%—55%
调频
电调/机械调
≥±1×10
-6
≥±5×10
-7
压控电压
0—4V
正斜率
线 性 度
10%
电源
电源电压
5VDC 12VDC
开机功率
4W
常温25℃±1℃
稳定功率
1.2W
常温25℃±1℃
其它指标
存储温度
-55℃—+105℃
外型尺寸
20mm×20mm×10.5mm
说明:以上指标均以10MHz频率作为标准频率,其它频率也可按客户要求定制;
外型结构图
说明:外型尺寸也可按客户要求定制
〖
