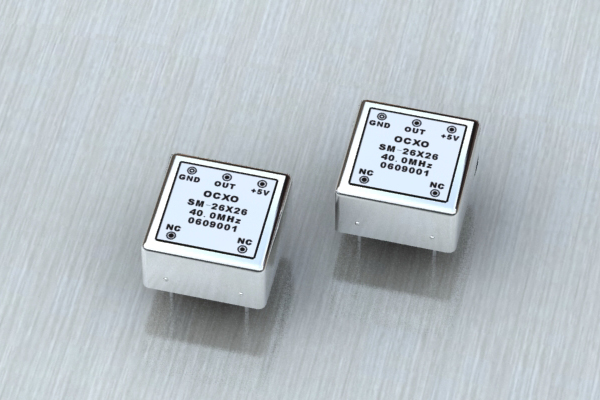

SM25M 低老化恒温晶振长沙太阳人电子有限公司

　　低老化恒温晶体振荡器

产品信息：

低老化恒温晶振系列		SM25M
特点		SC切晶体、低老化率、体积小巧
应用		移频、直放站、GPS 、时钟、基站、频率合成器
标称频率范围		4MHz—120MHz



典型频率（MHz）		4.096、5、5.12、6.4、8.192、9.216、10、10.24、12、12.8、13、13.56、16.384、18.62、19.44、20、25、30.72、32.768、38.88、40、40.545、40.92、61.44、77.76、80、100、110.8、120
电技术指标名称		AT切晶体指标		SC切晶体指标		测试条件
频率稳定度	温度特性	≤±1×10^-7		≤±5×10-8		-30℃—+80℃ @25℃
	日老化率	≤±1×10^-9		≤±5×10^-10		加电30天后
	年老化率	≤±5×10^-7		≤±5×10^-8
	短稳	≤5×10^-11/S		≤1×10^-11/S
	电压特性	≤±5×10^-9		≤±5×10^-9		电压变化±5%
	负载特性	≤±5×10^-9		≤±5×10^-9		负载变化5%
	相位噪声	1KHz	10KHz	1KHz	10KHz
		-140dB/Hz	-145dB/Hz	-145dB/Hz	-150dB/Hz
输出波形	波形	HCMOS / TTL / Sinewave 正弦波
	幅度	≥+13dBm±1dBm				50Ω负载、正弦波
	谐波	≤-30dBc				正弦波
	杂波	≤-75dBc				正弦波
	上升下降沿	≤5ns				方波
	占空比	45%—55%				方波
调频	电调/机械调	≥±1×10-6		≥±5×10-7
	压控电压	0—4V				正斜率
	线性度	10%
电源	电源电压	5VDC 12VDC
	开机功率	3W				常温25℃±1℃
	稳定功率	1.2W				常温25℃±1℃
其它指标	存储温度	-50℃—+100℃
	外型尺寸	25.1mm×25.1mm×13.1mm
说明：以上指标均以10MHz频率作为标准频率，其它频率也可按客户要求定制；

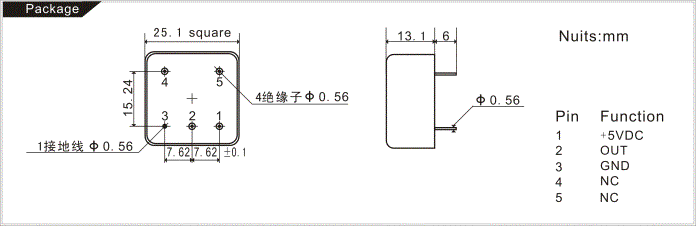

外型结构图

说明：外型尺寸也可按客户要求定制
