低相噪恒温晶体振荡器
产品信息：
低相噪恒温晶振系列

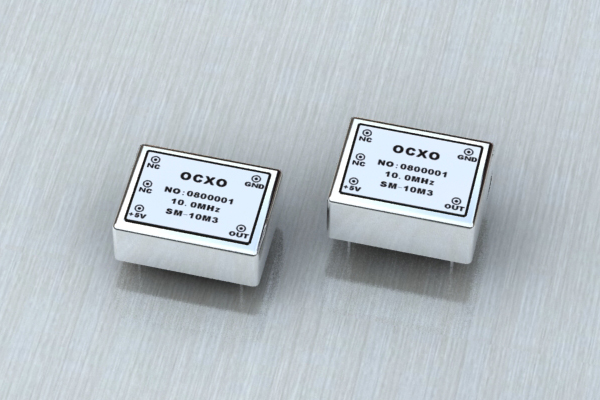

SM36M
特 点
低相噪、
高短稳、
低老化
应 用
导航设备、
雷达设备、
通讯设备、
频率合成器
标称频率范围
5MHz—160MHz
典型频率（MHz）
5、5.12、6.4、8.192、9.216、10、10.24、12、12.8、13、13.56、16.384、19.44、20、25、30.72、32.768、38.88、40、40.545、77.76、80、100、120、160
电技术指标名称
AT切晶体指标
SC切晶体指标
测试条件
频率稳定度
温度特性
≤±3×10
-10
≤±5×10-9
-20℃—+70℃ @25℃
≤±5×10
-8
≤±1×10
-8
-40℃—+80℃ @25℃
日老化率
≤±5×10
-9
≤±5×10
-10
加电30天后
年老化率
≤±1×10
-7
≤±5×10
-8
短 稳
≤5×10
-12
/S
≤5×10
-12
/S
加电4小时后
电压特性
≤±2×10
-9
≤±2×10
-9
电压变化±5%
负载特性
≤±2×10
-9
≤±2×10
-9
负载变化5%
相位噪声
1KHz
10KHz
1KHz
10KHz
-145dBc/Hz
-150dBc/Hz
-155dBc/Hz
-165dBc/Hz
输出波形
波 形
HCMOS / TTL Sine
负载
5TTL
幅 度
≥+15dBm±1dBm
负载
50
Ω
谐 波
≤-40dBc
正弦波
杂 波
≤-75dBc
正弦波
上升下降沿
≤5ns
方波
占 空 比
45%—55%
方波
调频
电调/机械调
≥±1×10
-6
≥±5×10
-7
压控电压
0—4V
正斜率
线 性 度
10%
电源
电源电压
5VDC 12VDC 15VDC
开机功率
3.5W
常温25℃±1℃
稳定功率
1.2W
常温25℃±1℃
其它指标
存储温度
-55℃—+105℃
外型尺寸
36.1mm×27.2mm×12.7mm 36.1mm×27.2mm×15mm
说明：以上指标均以10MHz频率作为标准频率，其它频率也可按客户要求定制；

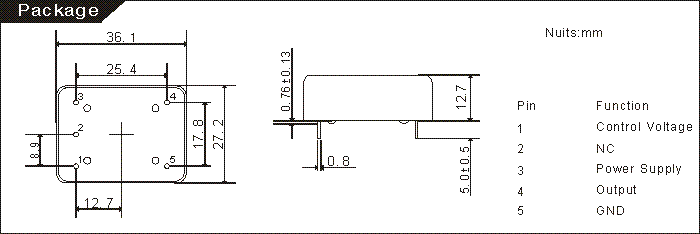

外型结构图
说明：外型尺寸也可按客户要求定制
〖
