SM50M 超高频恒温晶振长沙太阳人电子有限公司

　　超高频恒温晶体振荡器

产品信息：

超高频恒温晶振系列		SM50M
特点		超高频、低老化、低相噪
应用		导航设备、雷达设备、广播电视、测试设备、导航设备
标称频率范围		100MHz—327.68MHz
典型频率（MHz）		80、100、110.8、120、130.422、131.04、140、150、160、180、200、240、260、280、300、327.68
电技术指标名称		AT切晶体指标		SC切晶体指标		测试条件
频率稳定度	温度特性	≤±5×10^-8		≤±5×10^-8		-20℃—+60℃ @25℃
	日老化率	≤±5×10^-9		≤±5×10^-9		加电30天后
	年老化率	≤±5×10 ^-7		≤±5×10^-7
	短稳	≤5×10^-12/S		≤5×10^-12/S		加电4小时后
	电压特性	≤±5×10^-8		≤±5×10^-8		电压变化±5%
	负载特性	≤±5×10^-8		≤±5×10^-8		负载变化5%
	相位噪声	1KHz	10KHz	1KHz	10KHz
		-145dB/Hz	-150dB/Hz	-155dB/Hz	-165dB/Hz
输出波形	波形	HCMOS / TTL / Sine
	幅度	≥+13dBm/50Ω				负载 50Ω
	谐波	≤-30dBc				正弦波
	杂波	≤-70dBc				正弦波
	上升下降沿	≤3ns				方波
	占空比	45%—55%
调频	电调/机械调	≥±2×10^-6
	压控电压	0—4V Vo=2.5V				正斜率
	线性度	10%
电源	电源电压	12VDC
	开机功率	3.5W				常温25℃±1℃
	稳定功率	1.5W				常温25℃±1℃
其它指标	存储温度	-55℃—+105℃
	外型尺寸	50mm×50mm×25mm
说明：以上指标均以100MHz频率作为标准频率，其它频率也可按客户要求定制；

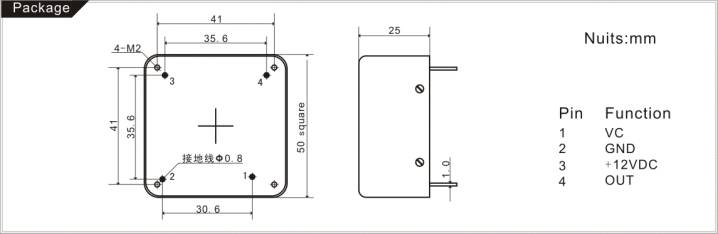

外型结构图

说明：外型尺寸也可按客户要求定制
